《礦用電纜選型指南:安全標準與應用場景深度解析》

礦用電纜選型的核心要素
礦用電纜作為礦山電力傳輸系統的核心組成部分，其性能直接關系到礦山生產的安全性和連續性。選擇合適的礦用電纜需考慮以下核心要素：

安全標準合規性
礦用電纜必須嚴格符合MT818-2009《煤礦用電纜》和MT/T386-2011《煤礦用電纜阻燃性能的試驗方法和判定規則》等相關標準。這些標準詳細規定了礦用電纜的額定電壓等級、絕緣材料性能指標和燃燒試驗方法，確保電纜在礦山惡劣環境中的安全運行。

絕緣材料選擇
根據不同應用場景，礦用電纜采用不同絕緣材料：

PVC絕緣：適用于一般環境，成本較低
XLPE絕緣：具有更好的耐熱性和機械強度，適用于高溫環境
彈性體絕緣：適用于頻繁移動和彎曲場合

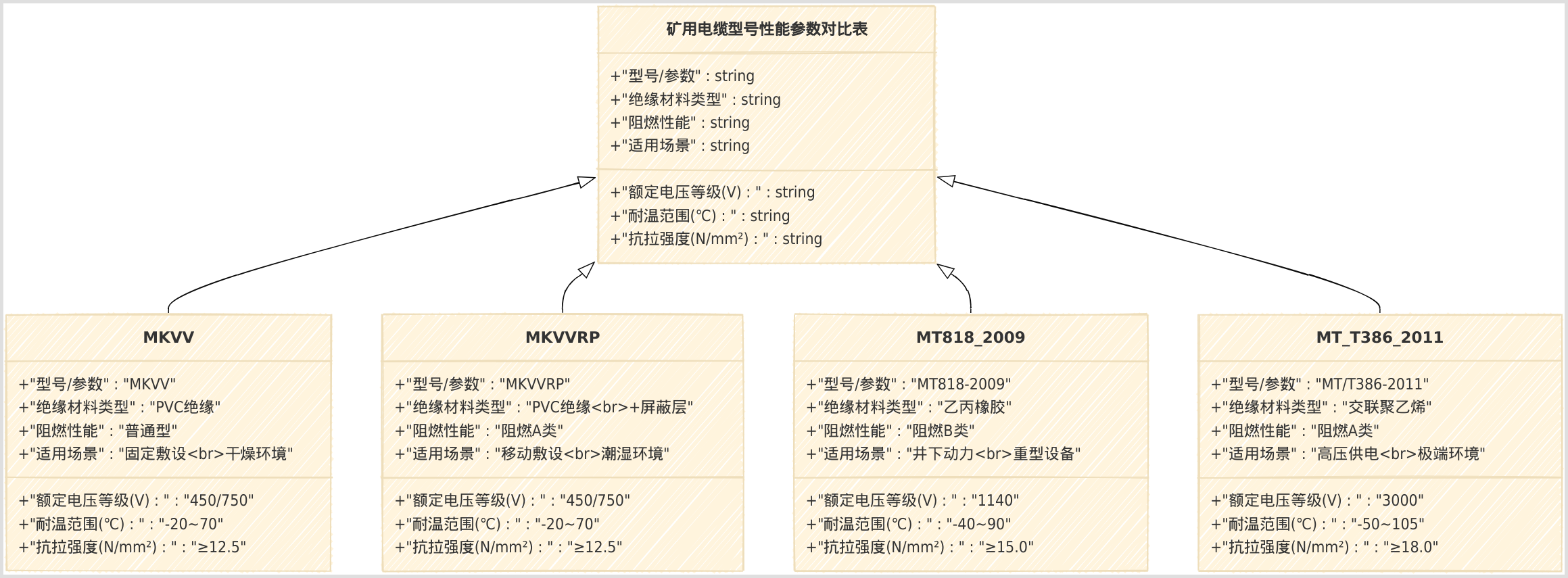

《礦用電纜選型指南:安全標準與應用場景深度解析》

環境適應性評估
礦山環境復雜多變，包括高溫、高濕、腐蝕性氣體、機械磨損等多種極端因素。選擇電纜時需考慮：

溫度范圍：礦山深處溫度高，需選擇耐高溫電纜，如XLPE絕緣電纜，其工作溫度可達70℃以上
耐腐蝕性：礦山環境中存在各種化學物質和腐蝕性氣體，需選擇具有防腐性能的電纜
機械強度：考慮電纜的抗拉強度，通常要求在150-300MPa之間，以抵抗擠壓、拉伸、扭曲等機械損傷
電磁干擾抵抗：礦山環境中存在大量電氣設備，需選擇屏蔽型電纜，如MKVVRP型
《礦用電纜選型指南:安全標準與應用場景深度解析》

阻燃性能要求
阻燃性是礦用電纜的關鍵指標，必須通過GB/T18380測試。MT/T386-2011標準規定了煤礦用電纜阻燃性能的試驗方法和判定規則。阻燃電纜在發生火災時能有效降低火勢蔓延，保障礦井作業人員的生命安全。

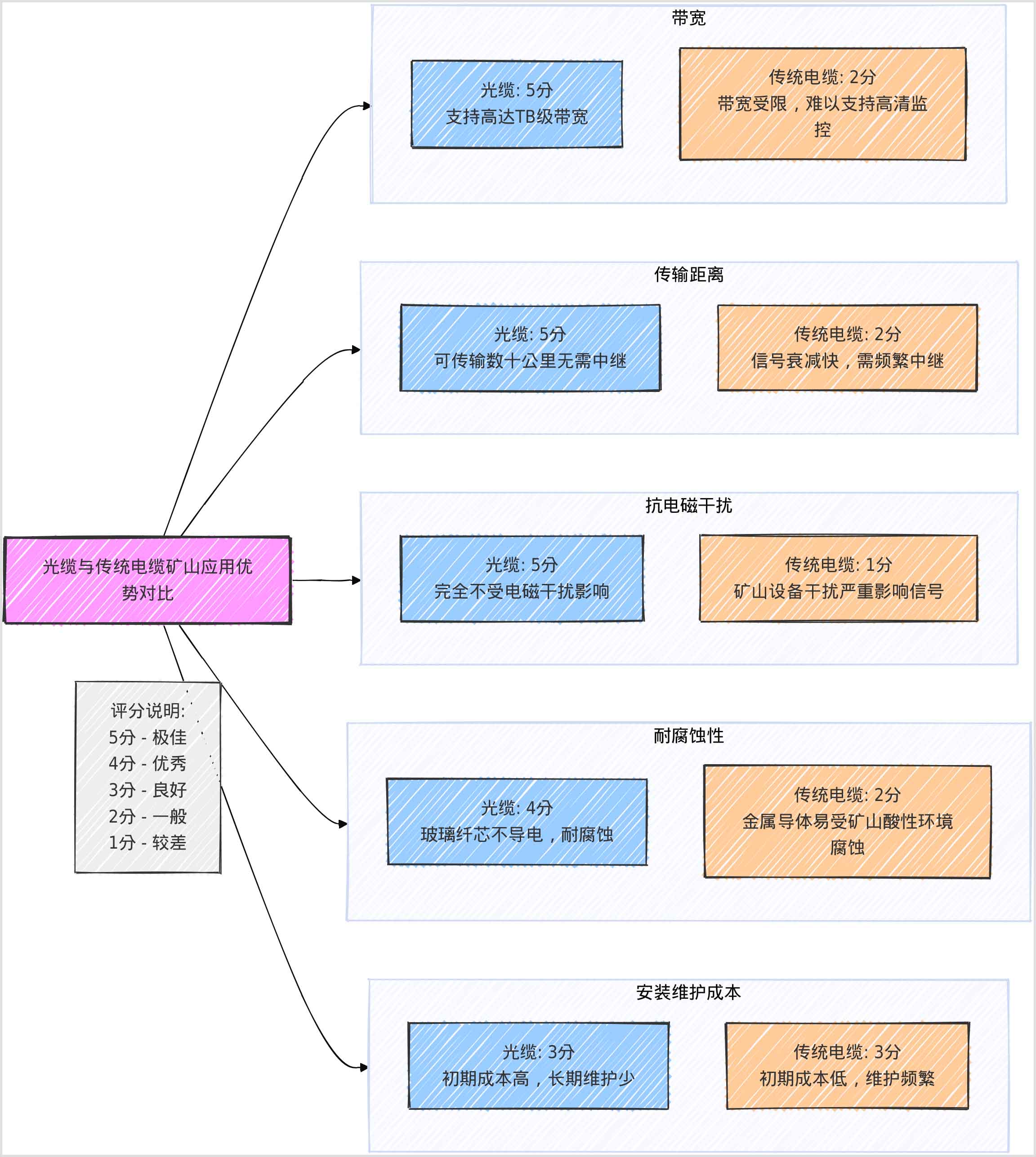

通信與監測需求
現代礦山對數據傳輸?shù)男枨笕找嬖鲩L，需考慮：

帶寬需求：光纜在帶寬方面具有顯著優勢，適用于大數據傳輸場景
傳輸距離：光纜可實現遠距離、大容量、低時延的數據傳輸，滿足智能電網對實時數據采集的需求
監測功能：考慮是否需要具備分布式光纖傳感(DTS)技術，可實時監測電纜溫度和應變
成本效益分析
雖然高品質電纜初始投資較高，但其耐用性和低故障率將顯著降低維護成本。選擇時應綜合考慮：

初始購置成本
安裝維護成本
使用壽命
故障風險及其可能造成的損失
通過全面評估上述要素，可以選擇最適合特定礦山環境和應用場景的電纜，確保礦山電力系統的安全可靠運行。

MT818-2009標準詳解
MT818-2009《煤礦用電纜》是煤礦電纜行業的重要技術標準，相比于1999版本有多項關鍵更新，對煤礦安全生產具有重要意義。

標準結構與適用范圍
MT818-2009標準分為多個部分，主要包括：

MT818.1：移動類軟電纜一般規定
MT818.2：額定電壓1.9/3.3kV及以下采煤機軟電纜
MT818.3：其他類型電纜規定
該標準適用于煤礦井下各類電氣設備供電、通信及控制系統使用的電纜，是煤礦電纜生產、檢測和使用的重要依據。

主要技術要求與創新點
安全標識要求強化：

明確規定產品標志應包括安全標志標識，且標識應符合AQ1043的規定
要求在電纜上標注安全標志合格證號，提高可追溯性
絕緣與屏蔽性能提升：

額定電壓為3.6/6kV及以上電纜的導體應擠包半導電屏蔽層
電纜絕緣層增加可剝離性要求，避免連接電纜時屏蔽層剝離不凈造成放電火花
最大額定電壓由原標準的3.6/6kV提高到8.7/10kV
阻燃性能測試方法改進：

根據MT/T386-2011《煤礦用電纜阻燃性能的試驗方法和判定規則》進行阻燃性測試
單根垂直燃燒試驗和負載燃燒試驗不僅作為型式試驗，還增加為抽樣試驗項目
電纜結構與規格優化：

區分MC(無屏蔽)和MCP(有屏蔽)結構，更加明確防止異議
擴大電纜動力線芯規格范圍：0.38/0.66kV等級規格由16-50mm2擴至16-120mm2
1.9/3.3kV等級規格由35-95mm2擴至25-150mm2
機械性能要求提高：

針對不同規格對電纜彎曲試驗的彎曲半徑分別改為150mm、200mm、250mm
與新的采煤機電纜夾板相關標準保持對應，更符合實際工況
增加抗撕試驗方法，引用GB/T2951.34-1997標準
測試與驗證要求
標準規定了嚴格的測試要求，包括：

負載燃燒試驗：

根據MT386-1995《煤礦用阻燃電纜阻燃性的試驗方法和判定規則》進行
使用MT818-2009標準礦用電纜負載燃燒試驗機，檢驗電纜在過載條件下的燃燒特性
試驗機配備10~100A、100-1000A、1000-3000A三檔可切換的電流顯示狀態
過渡電阻測試：

針對不同結構電纜過渡電阻測量試驗方法進行區別
確保電纜在礦山環境下的導電性能穩定
MT818-2009標準的實施大幅提高了煤礦用電纜的安全性能和使用壽命，為礦山安全生產提供了堅實的技術保障。電纜生產企業應嚴格按照此標準生產，礦山企業在選購電纜時也應確認產品符合該標準要求。
《礦用電纜選型指南:安全標準與應用場景深度解析》

不同應用場景的電纜選型建議
礦山環境復雜多變，不同區域和設備對電纜的要求各異。根據具體應用場景選擇合適的電纜類型，對確保礦山安全生產至關重要。

井下設備供電場景
井下大型固定設備如電動機、通風機、排水泵等需要穩定可靠的電力供應：

推薦電纜類型：高壓礦用電纜，如MYJV、MHYV系列
關鍵參數：
額定電壓：通常選擇3.6/6kV及以上
導體截面：根據負載電流選擇，一般35-150mm2
絕緣材料：優選XLPE絕緣，具有更好的耐熱性和機械強度
采煤機設備應用
采煤機是礦井生產中最重要的設備之一，其電纜需要頻繁移動且承受較大機械應力：

推薦電纜類型：MC型(無屏蔽)或MCP型(有屏蔽)采煤機軟電纜
關鍵參數：
額定電壓：0.66/1.14kV或1.9/3.3kV
導體截面：根據MT818-2009標準，0.38/0.66kV等級規格為16-120mm2，1.9/3.3kV等級規格為25-150mm2
彎曲半徑：根據不同規格分別為150mm、200mm、250mm，以適應采煤機的工作環境
屏蔽要求：對于有電磁干擾環境，選擇MCP型屏蔽電纜
安全監控系統
礦井安全監控系統需要穩定可靠的信號傳輸，確保瓦斯監測、人員定位等安全系統正常運行：

推薦電纜類型：MHYVP礦用通信電纜、MKVVRP控制電纜
關鍵參數：
屏蔽性能：必須采用屏蔽結構，抵抗電磁干擾
控制線芯：規格不小于2.5mm2，確保信號穩定傳輸
阻燃等級：必須通過單根垂直燃燒試驗和負載燃燒試驗
礦井通風設備
礦井通風系統是保障礦工安全的關鍵設備，其電纜需要具備良好的耐火性和防爆性能：

推薦電纜類型：礦用阻燃電纜，如MYJV22、MHYV22系列
關鍵參數：
阻燃性能：必須符合MT/T386-2011標準要求
鎧裝保護：優選鋼帶鎧裝結構，提高機械保護能力
耐火性能：對于關鍵通風設備，建議選用耐火型電纜
礦井通信與數據傳輸
現代礦山對數據傳輸?shù)男枨笕找嬖鲩L，尤其是在智能礦山建設中：

推薦電纜類型：光纖復合纜(OPGW)、礦用光纜
關鍵參數：
傳輸帶寬：光纜可實現遠距離、大容量、低時延的數據傳輸
抗干擾性：光纖通信具有高抗電磁干擾能力
監測功能：可選配分布式光纖傳感(DTS)技術，實時監測電纜溫度和應變
選擇合適的礦用電纜時，應綜合考慮安全標準合規性、環境適應性、機械性能、電氣性能和成本效益等因素，確保電纜在特定應用場景中能夠安全、可靠、高效地運行。

電纜性能參數對比分析
礦用電纜作為礦山電力傳輸系統的核心組成部分，其性能參數直接影響礦山生產的安全性和連續性。以下對不同類型礦用電纜的關鍵性能參數進行對比分析。

絕緣材料性能對比
不同絕緣材料決定了電纜的基本性能特征：

絕緣材料耐溫性能機械強度適用場景成本因素
PVC絕緣 70℃以下中等一般環境較低
XLPE絕緣 90℃以上較高高溫環境中等
彈性體絕緣 80℃左右高彈性頻繁移動場合較高
根據MT818-2009標準，動力線芯絕緣0.66/1.14kV及以下應符合GB/T7594.8-1987中XJ-00A型的規定，1.9/3.3kV應符合GB/T7594.8-1987中XJ-30A型的規定，但抗張強度應不低于6.5MPa。

阻燃性能等級比較
阻燃性能是礦用電纜的關鍵安全指標：

單根垂直燃燒試驗：評估單根電纜的阻燃性能
負載燃燒試驗：模擬電纜在過載條件下的燃燒特性
MT818-2009標準規定，這些試驗不僅作為型式試驗，還增加為抽樣試驗項目，大幅提高了安全要求。

機械性能對比
不同應用場景下電纜的機械性能要求各異：

彎曲半徑：MT818-2009標準針對不同規格電纜的彎曲試驗要求彎曲半徑分別為150mm、200mm、250mm，比原標準的統一200mm更符合實際工況

抗拉強度：采煤機電纜需要較高的抗拉強度，通常要求在150-300MPa之間，以抵抗頻繁的機械應力

抗撕性能：MT818-2009標準在附錄A中增加了抗撕試驗方法，引用GB/T2951.34-1997標準，確保電纜在惡劣環境中的機械完整性

電氣性能比較
電氣性能是電纜基本功能的保障：

額定電壓：MT818-2009標準將最大額定電壓由原標準的3.6/6kV提高到8.7/10kV，滿足更高電壓等級需求

絕緣電阻：新標準增大了動力線芯絕緣電阻值，提高了電纜的安全性能

屏蔽性能：對于1.9/3.3kV電纜，絕緣屏蔽采用擠包工藝；而0.66/1.14kV電纜絕緣屏蔽可擠包或繞包，提供了更靈活的選擇

環境適應性對比
礦山環境復雜多變，電纜需具備多方面的環境適應能力：

耐高溫性能：礦井深處溫度高，電纜需要具備良好的耐熱性能。礦用電纜通常采用耐高溫材料，如礦物質絕緣電纜，能夠在高溫環境下長期穩定工作

耐腐蝕性能：礦山環境中存在各種化學物質和腐蝕性氣體，電纜需采用防腐性能強的材料，如特殊合金導體和防腐涂層

抗電磁干擾能力：礦山環境中存在大量的電氣設備和強電磁場，屏蔽型電纜如MKVVRP型能有效隔離外部電磁場，保證信號的清晰傳輸

通過全面比較不同電纜的性能參數，礦山企業可以根據具體應用場景選擇最適合的電纜類型，確保礦山電力系統的安全可靠運行，同時優化投資成本。
