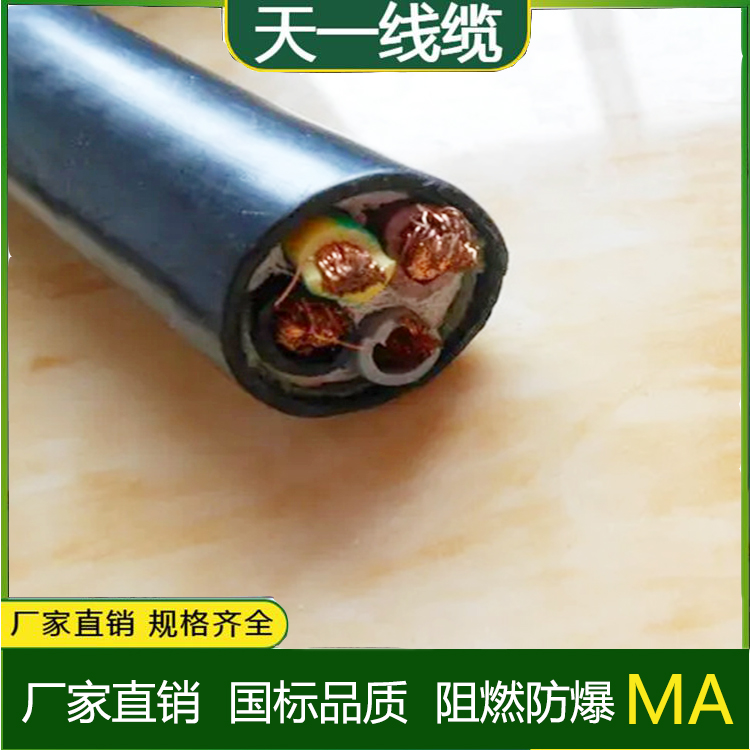

煤礦信號電纜的特點

使用特性：
- 導體長期允許工作溫度：通常為 -40℃ 至 +50℃，能適應煤礦井下較為復雜的溫度條件。
- 相對濕度：一般要求平均最大相對濕度不超過 95%（+25℃時），確保在潮濕的井下環境中保持穩定的性能。
- 安裝溫度：允許附設與安裝的溫度應不低于 -10℃，保證在不同季節施工安裝的可行性。
- 最小彎曲半徑：不同型號的煤礦信號電纜有不同要求，例如 MHYV、MHJYV 型電纜為電纜外徑的 10 倍，其它型號的電纜為外徑的 15 倍，以滿足井下布線時的彎曲需求。
主要型號及用途134：
- MHYV（聚乙烯絕緣阻燃聚氯乙烯護套礦用信號電纜）：適用于平巷、斜巷及機電硐室，可用于固定敷設，傳輸各種信號。
- MHYAV（聚乙烯絕緣鋁 / 聚乙烯粘結護層阻燃聚氯乙烯護套通信電纜）：用于較潮濕的斜井和平巷作通信線，其特殊的護套結構能在潮濕環境中提供較好的絕緣性能和保護。
- MHYA32（聚乙烯絕緣鋁 / 聚乙烯粘結護層鍍鋅鋼絲鎧裝阻燃聚氯乙烯護套通信電纜）：常用于煤礦豎井和斜井作通信線，鋼絲鎧裝結構使其具有較強的抗拉強度和抗機械損傷能力，能適應井筒等特殊環境。
- MHYVP（煤礦用聚乙烯絕緣編織屏蔽聚氯乙烯護套通信電纜）：用于電場干擾較大的場所作信號傳輸，適用于固定敷設，編織屏蔽層可有效減少外界電場對信號的干擾。
- MHY32（煤礦用聚乙烯絕緣鋼絲鎧裝聚氯乙烯護套通信電纜）：適用于平巷、豎井或斜井作主信號傳輸，兼具良好的信號傳輸性能和機械防護性能。
- MHYVR（煤礦用聚乙烯絕緣聚氯乙烯護套通信軟電纜）：用于礦場作普通信號傳輸，可移動使用，具有較好的柔軟性，方便在需要經常移動的場所布線。
- MHYVRP（煤礦用聚乙烯絕緣銅絲編織屏蔽聚氯乙烯護套通信軟電纜）：用于電場干擾較大的場所作信號傳輸，且電纜較柔軟，適用于對柔軟性和抗干擾性要求較高的移動場合。
結構組成1：
- 導線：通常采用退火裸銅線，銅線直徑有多種規格，如 0.30mm、0.42mm、0.52mm 等，以滿足不同的信號傳輸要求和機械強度需求。
- 絕緣材料：一般為高密度聚乙烯或聚丙烯，具有良好的絕緣性能和耐溫性能，并且按照全色譜標準標明絕緣線的顏色，便于識別和區分不同的線對。
- 絕緣線對：把二根不同顏色的絕緣線按不同的節距扭絞成對，并采用規定的色譜組合以便識別線對，這樣可以確保信號在不同線對之間的準確傳輸，減少信號干擾和串擾。
- 通信電纜纜芯結構：以 1 對為基本單位，超過 25 對的電纜按單位組合，每個單位用規定色譜的單位扎帶繞扎，以便識別不同的單位。100 對及以上線對的電纜加有 1% 的預備線對，但最多不超過 6 對，纜芯內的間隙用石油膏填充，一方面可以防止水分侵入，另一方面也起到緩沖和保護線芯的作用。
- 纜芯包帶：采用聚脂薄膜帶繞包，為纜芯提供額外的保護和機械強度，防止纜芯在使用過程中受到損傷。
- 屏蔽：根據不同的型號和需求，可采用銅絲屏蔽或用軋紋（或不軋紋）金屬帶，金屬帶縱包于通信電纜纜芯包帶之外，用于減少外界電磁干擾對信號傳輸?shù)挠绊?，提高信號的質量和穩定性。
- 護套：通常為藍色低密度聚乙烯，也可提供雙層護套的通信電纜，進一步增強電纜的機械保護性能、耐磨損性能和耐環境性能，保護內部的纜芯和屏蔽層等結構。
防火性能：
- 火災原因：煤礦信號電纜引發火災的原因主要包括過負荷、短路、接觸電阻過大及外部熱源作用等。在這些故障狀態下，電纜的絕緣材料絕緣電阻下降、失去絕緣能力，甚至燃燒，進而引發火災 1。
- 主要特性：在火災情況下，導線電纜會很快失去絕緣能力，進而引發短路等次生電氣事故，造成更大的損失；導線電纜在規定的允許載流量下有較大的過載能力；短路狀態下，導線電纜會在瞬間引起絕緣材料熔化、燃燒，并引燃周圍可燃物 1。
- 防火機理：
  - 阻燃機理：在燃燒反應的熱作用下，位于凝聚相的阻燃劑分解吸熱，使凝聚相內溫度上升減慢，延緩了材料的熱分解速度；阻燃劑受熱分解后，釋放出連鎖反應自由基阻斷劑，使火焰、連鎖反應的分支中斷，減緩了氣相反應速度；催化凝聚相熱分解固相產物，焦化層或泡沫層的形成加強了這些層狀硬殼阻礙熱傳遞的作用；在熱作用下，阻燃劑出現吸熱性相變，物理性地阻止凝聚相內溫度升高 1。
  - 耐火機理：在礦用電纜的絕緣和護套材料中加入某種添加劑，降低聚合物產生的熱量，防止聚合物分解或促進絕緣和護套材料炭化形成保護層；在線芯處增加一層云母玻璃絲帶等無機絕緣材料，在絕緣和護套層被火燃蝕后，纏包在導體上的云母耐火帶保護而繼續通電，從而在著火時保持一定時間的正常運行 1。
